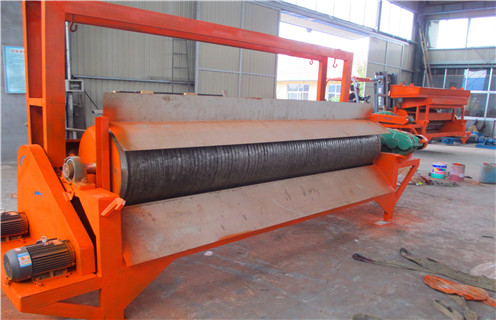

QCS系列湿式强磁磁选机

QCS系列湿式强磁磁选机

  • 联系电话:183-6657-5078
产品详情

QCS系列湿式强磁磁选机,该磁选机为辊式强磁湿式磁选机。是专为细粒弱磁性矿分选而设计的采用弱磁滚筒除铁,强磁滚筒分选方式实现选矿。辊式机型磁系为360度磁系,采用耐磨毛刷+冲水管卸矿方式。机型按处理矿种不同分为顺流上选型和顺流下选选两种形式。弱磁性矿物中一般会伴随少量强磁矿物,为避免强磁矿物进入强磁辊后磁矩叠加造成后续矿跑矿,第一筒设计为半磁磁包角为135度,磁场在1000-4000GS范围选用,用以除去一部分的磁铁矿,尾矿进入第二磁辊进行弱磁性矿物的分选。本公司根据可根据客户选矿流程的需要制造对应的组合机型。常规组合方式有:双棍强磁,一筒双辊强磁,一筒双棍强磁+单辊精选等。

一.QCS系列湿式强磁磁选机用途:

主要用于细粒弱磁性矿物(褐铁矿,赤铁矿,锰矿钛矿等)细粒抛物或精选提纯;非金属矿物(红柱石,硅线石,蓝晶石,长石,石英,刚玉,金刚石等)原料及产品的精选。除去铁,钛等杂质;去除各种磨料产品,催化剂及其他弱磁性有害杂质。

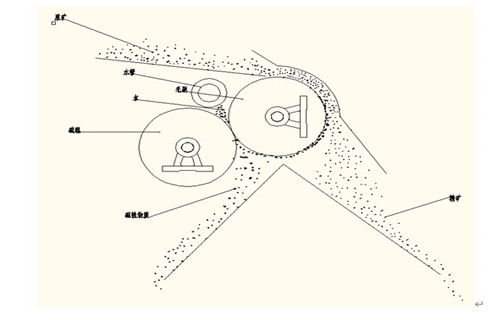

二、QCS系列湿式强磁磁选机工作原理:

(所要分离的矿浆进入进矿箱,经给水管初步稀释后,磁性物质吸附在强磁滚筒上,非磁性物质顺矿箱流出,磁性物质经冲水管及毛刷的冲刷流入下部溜槽经溜槽流出。

QCS系列湿式强磁磁选机

三、QCS系列湿式强磁磁选机结构特征

该机主要由永磁滚筒、调整机构、槽体、减速电机、精矿箱、机架、毛刷等部分组成。

1、磁滚筒是磁选机的关键部件,它由强磁磁系、轴、轴承套及轴承组成。

2、毛刷是由中轴、外部毛刷、轴承组成。

3、装置由摆线针轮减速机带动磁辊,由磁辊经链轮带动带动毛刷转动。

4、槽体是分选矿物的重要部件,矿浆在槽体内流动,使磁性物质与非磁性物质分开。

5、机架是由型材焊接成的结构件,承担主机的全部重量,通过地脚螺栓固定在基础上。

6、进矿箱通过给水管初步稀释矿浆和通过分流板使矿浆合理分流。

7、精矿箱通过精矿管将吸附于磁滚筒的磁性物质冲洗下来。

QCS系列湿式强磁磁选机QCS系列湿式强磁磁选机
